Fijaciones en cubiertas de chapa: por qué fallan y cómo revisarlas

Las fijaciones en cubiertas de chapa son el elemento más pequeño y más olvidado de toda la cubierta, y también el que más filtraciones acumula a lo largo de los años. Piénsalo en números: una nave de 2.000 m² lleva del orden de 15.000 tornillos. Cada uno es una perforación de la chapa que solo está estanca gracias a una arandela de goma de unos milímetros. Basta que falle el 1% para tener 150 puntos de entrada de agua repartidos por toda la superficie.

Por eso, cuando nos avisan de goteras difusas en una cubierta de nave industrial con la chapa aparentemente sana, lo primero que miramos es la tornillería.

Anatomía de una fijación bien puesta

Una fijación de cubierta metálica no es un tornillo cualquiera. Se compone de tres partes que deben trabajar juntas:

• El tornillo, normalmente autotaladrante de 5,5 o 6,3 mm de diámetro. La longitud depende del espesor a atravesar: para un panel sándwich de 100 mm se usan referencias del orden de 6,3 × 130 mm, de modo que queden al menos tres pasos de rosca mordiendo la correa.
• La arandela metálica, que reparte la presión y evita que la cabeza abolle la chapa.
• La junta de EPDM vulcanizada a esa arandela. Es la que realmente sella, y la que tiene fecha de caducidad.

El apriete correcto es un punto crítico y muy poco conocido: la goma debe quedar comprimida justo hasta que asome ligeramente por el contorno de la arandela metálica. Ni menos —no sella— ni más.

Las causas reales de fallo

Causa	Qué se ve	Cuándo aparece
Sobreapriete	Arandela abombada, EPDM extruido y agrietado, chapa hundida en forma de plato	Desde el primer año
Apriete insuficiente	Tornillo que gira suelto, arandela sin marca de compresión	Primeras lluvias con viento
Envejecimiento del EPDM	Goma endurecida, cuarteada o desprendida	Orientativamente entre 10 y 20 años
Ovalado del agujero	Holgura alrededor del tornillo, restos de óxido en polvo	Faldones largos con dilatación libre impedida
Par galvánico	Corrosión blanca o roja concentrada en la cabeza	Mezcla de metales incompatibles

El sobreapriete es, con diferencia, el más frecuente. Se produce cuando se monta con atornillador sin embrague regulado: el operario aprieta «hasta que no gira más», la goma se extruye, queda tensionada y con la radiación ultravioleta se cuartea en pocos años. Además, el pequeño plato que forma la chapa hundida retiene agua justo encima de la perforación.

El par galvánico merece atención especial en cubiertas mixtas. Un tornillo de acero al carbono en contacto directo con aluminio, o al revés, genera corrosión acelerada. En esos casos hay que recurrir a inoxidable A2 —o A4 en zonas próximas al mar, como buena parte del litoral barcelonés— con las arandelas aislantes adecuadas.

Cuántas fijaciones y dónde: el factor viento

No todas las zonas de una cubierta sufren igual. El CTE DB-SE-AE, siguiendo el criterio de la UNE-EN 1991-1-4, asigna coeficientes de succión mucho más severos en bordes de alero, cumbrera y sobre todo esquinas, donde el viento genera torbellinos. Ahí la succión puede multiplicar por dos o por tres la de la zona central del faldón.

La traducción práctica es sencilla: en la zona central se fija en el valle de cada dos o tres ondas, mientras que en aleros, bordes laterales, cumbrera y esquinas se fija en todas las ondas. Como orden de magnitud orientativo, se pasa de unas 6-8 fijaciones por metro cuadrado en el centro a 12-14 en las zonas perimetrales. Los solapes laterales, además, se cosen con tornillo o remache aproximadamente cada 500 mm.

Cuando una cubierta empieza a levantar chapa por una esquina con temporal de levante, casi nunca es porque el tornillo fuera malo: es porque se aplicó la densidad de la zona central en una zona de esquina.

¿Fijar en valle o en cresta?

Hay dos escuelas y conviene ser honesto: cada una tiene su lógica. La fijación en valle apoya directamente sobre la correa, transmite mejor los esfuerzos y es la práctica más extendida en España. La fijación en cresta, con calzo o pieza de apoyo, aleja la perforación del punto por donde circula el agua, algo interesante en cubiertas de pendiente muy justa.

Nuestro criterio: en pendientes generosas (por encima del 10%) el valle funciona perfectamente si el apriete es correcto. En cubiertas cercanas al mínimo —el orden del 5-7% que se maneja para chapa perfilada con solapes sellados— la cresta reduce riesgo, pero exige un montaje más cuidadoso y un cálculo específico del calzo.

Cómo inspeccionar tu tornillería

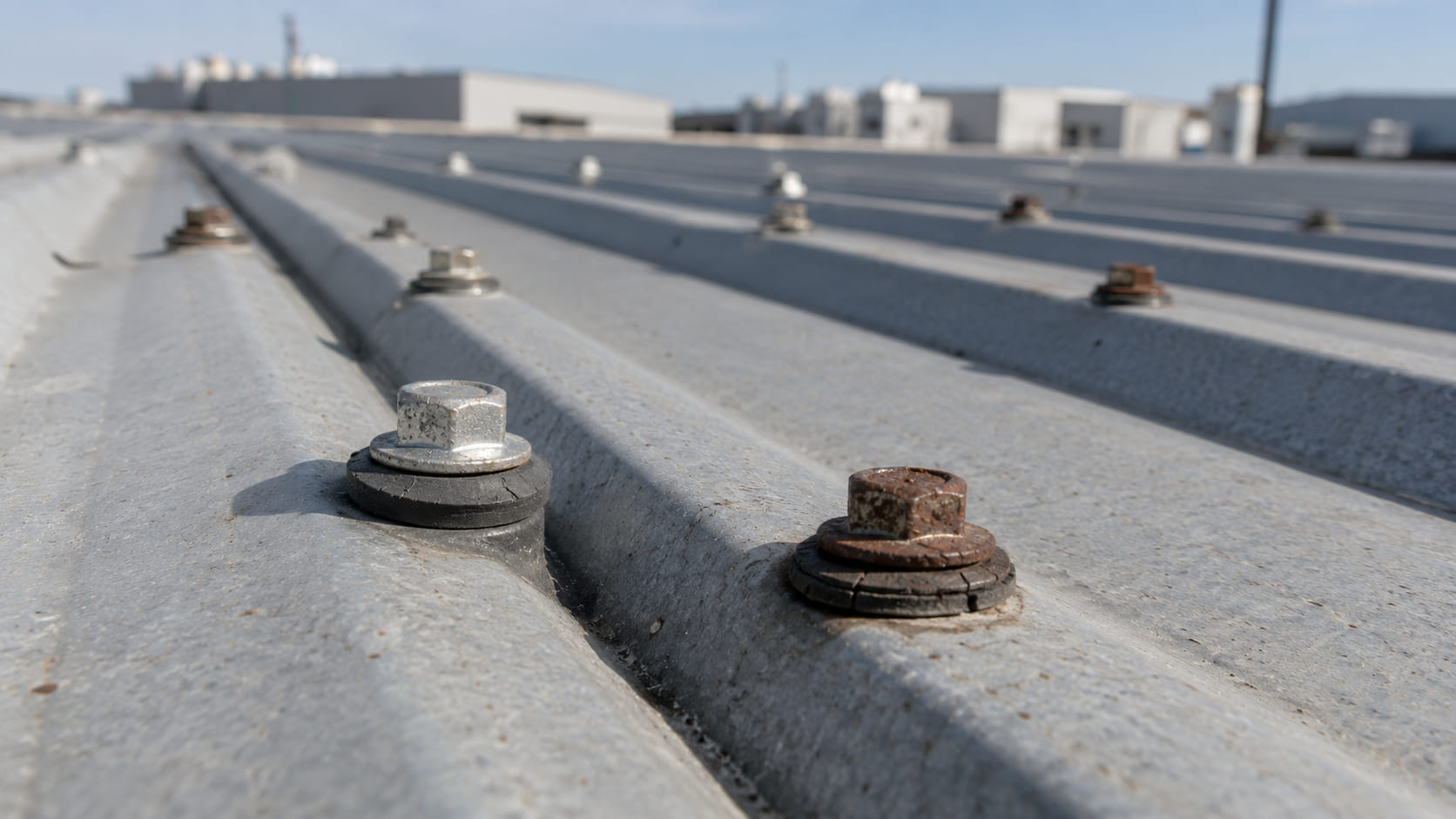

Una revisión visual desde la cubierta, con el equipo de seguridad correspondiente, detecta la mayoría de problemas. Busca cabezas oxidadas, gomas cuarteadas, tornillos ligeramente levantados sobre el plano de la chapa y manchas de escurrido oscuro justo debajo de una cabeza. Un truco de campo: tras un día seco, las zonas alrededor de fijaciones defectuosas suelen mostrar un cerco de suciedad acumulada más marcado.

Si el fallo está generalizado, no tiene sentido ir tornillo a tornillo. La solución habitual es la sustitución por fijación de reparación: un tornillo de diámetro superior (por ejemplo, pasar de 5,5 a 6,3 mm) que muerde material sano en el agujero existente, con arandela nueva. Y si la chapa ya está perforada por corrosión alrededor de las cabezas, lo razonable es plantear una sobrecubierta o una impermeabilización continua; puedes ver opciones en nuestro apartado de mejoras en cubiertas o pedirnos una valoración técnica sin compromiso.

Preguntas frecuentes

¿Cuánto duran las arandelas de EPDM de los tornillos?

Bien colocadas y sin sobreapriete, del orden de 15 a 20 años. Con apriete excesivo o exposición severa a radiación ultravioleta pueden empezar a fallar a los 8-10 años, bastante antes que el recubrimiento de la propia chapa.

¿Se pueden reapretar los tornillos que gotean?

No es recomendable. Si la goma ya está deteriorada, reapretar solo la comprime más y acelera su rotura. Lo correcto es sustituir la fijación por una de reparación de mayor diámetro.

¿Por qué se oxida solo la cabeza del tornillo y no la chapa?

Suele indicar incompatibilidad de materiales o que el recubrimiento del tornillo era inferior al de la chapa. Es habitual en cubiertas donde se usó tornillería genérica sin comprobar la calidad frente al ambiente.

¿Cuántas fijaciones lleva una cubierta de nave?

Como referencia orientativa, entre 6 y 8 por metro cuadrado en zona central y hasta 12-14 en bordes y esquinas, siempre según el cálculo de succión de viento del proyecto.
