Canalones en naves industriales: dimensionado, patologías y mantenimiento

Los canalones en naves industriales son el punto por donde se cuela la mitad de las filtraciones que reparamos. No suele fallar el panel ni la chapa: falla el canalón, que recoge el agua de toda la cubierta, la concentra en un canal de unos pocos decímetros y la lleva hasta las bajantes. Si ese recorrido se queda corto, se atasca o se abre por dilatación, el agua rebosa hacia dentro de la nave y aparece justo donde nadie la espera.

En Barcelona el problema se agrava por el régimen de lluvias: aquí no llueve mucho, pero cuando llueve cae muy fuerte y muy concentrado. Un canalón calculado «a ojo» aguanta el invierno y revienta en el primer chubasco de septiembre.

Por qué el canalón es el punto débil de la cubierta

Un canalón industrial trabaja en condiciones que ningún otro elemento de la cubierta soporta:

• Concentra caudal. Una cubierta de 1.500 m² puede evacuar más de 45 litros por segundo en un aguacero fuerte, todo por dos o tres canalones.
• Acumula suciedad. Hojas, polvo industrial, gravilla del granizo, nidos y restos de obra terminan siempre en el mismo sitio.
• Se dilata mucho. El acero galvanizado se mueve del orden de 0,012 mm por metro y grado. Un tramo de 15 m con un salto térmico de 50 °C entre la noche de enero y el mediodía de agosto se mueve casi 9 mm. Sin junta de dilatación, ese movimiento acaba abriendo la soldadura o el sellado.
• Está en contacto permanente con agua. Es donde primero aparece la corrosión, sobre todo si hay restos de hormigón o contacto entre metales distintos.

Cómo se dimensionan los canalones en naves industriales

El cálculo se hace según el CTE DB-HS 5 (Evacuación de aguas). El punto de partida es la intensidad pluviométrica de la zona: Barcelona está en zona B, isoyeta 50, con una intensidad de referencia del orden de 110 mm/h. Como las tablas del CTE están hechas para 100 mm/h, hay que aplicar un factor corrector (f = i/100) a la superficie servida.

Con esa corrección, estos son valores orientativos de superficie de cubierta que admite un canalón semicircular con pendiente del 1 %:

Diámetro nominal del canalón	Superficie de cubierta (orientativa, Barcelona)
100 mm	hasta ~40 m²
125 mm	hasta ~70 m²
150 mm	hasta ~110 m²
200 mm	hasta ~235 m²
250 mm	hasta ~430 m²

En naves rara vez se usa canalón semicircular comercial: lo habitual es un canalón de chapa plegada a medida, con desarrollos de 800 a 1.200 mm, cuya sección equivalente hay que calcular. Dos criterios que no fallan: pendiente mínima del 0,5 % (mejor 1 %) y no dejar nunca tramos de más de 15 metros sin junta de dilatación.

Bajantes y sumideros: la otra mitad del cálculo

De poco sirve un canalón generoso si las bajantes no dan abasto. Como referencia orientativa a 100 mm/h, una bajante de 90 mm sirve unos 320 m² de cubierta, una de 110 mm unos 580 m² y una de 160 mm alrededor de 1.500 m². En cuanto a sumideros, el CTE pide un mínimo de dos por debajo de 100 m² de superficie servida y, a partir de 200 m², uno por cada 150 m² aproximadamente.

Y hay un elemento que se olvida casi siempre: los rebosaderos o aliviaderos. Son huecos en el peto o en el lateral del canalón que dejan salir el agua al exterior si la bajante se atasca. Sin ellos, 10 cm de agua acumulada suponen 100 kg/m² de sobrecarga sobre una estructura que no estaba pensada para eso.

Las cinco patologías que más vemos

1. Contrapendiente. El canalón cede entre apoyos y se forman balsas permanentes. El agua estancada acelera la corrosión y penetra por cualquier microfisura.
2. Rotura por dilatación. Soldaduras o sellados abiertos en tramos largos sin junta. Se detecta porque la gotera aparece siempre en el mismo punto y siempre en verano tras días de mucho calor.
3. Atasco en la boca de bajante. Sin cazoleta ni protección, el canalón se convierte en depósito y rebosa hacia el interior por el borde del faldón.
4. Remate mal resuelto entre chapa y canalón. Si el faldón no vuela lo suficiente sobre el canalón, con viento cruzado el agua entra por capilaridad bajo el panel.
5. Corrosión por par galvánico. Fijaciones o piezas de material distinto al del canalón que se comen el galvanizado en pocos años.

Reparar o forrar: qué hacemos según el estado

Cuando la chapa conserva espesor y la geometría es correcta, lo eficaz es impermeabilizar el canalón sin desmontarlo: limpieza y desengrase, tratamiento de la corrosión, imprimación y aplicación de una membrana continua (poliurea, resina de poliuretano o lámina de caucho tipo EPDM adaptada al perfil), con especial cuidado en el refuerzo de encuentros con bajantes y en las juntas de dilatación, que deben quedar como junta elástica y no rígida.

Cuando hay perforaciones generalizadas, contrapendientes acusadas o la sección se ha quedado corta de origen, no compensa parchear: hay que sustituir el canalón y rehacer el remate con el faldón. En muchas cubiertas de naves industriales aprovechamos esa intervención para corregir la pendiente y añadir aliviaderos, que es lo que evita que el problema vuelva.

Mantenimiento: el calendario que funciona en Barcelona

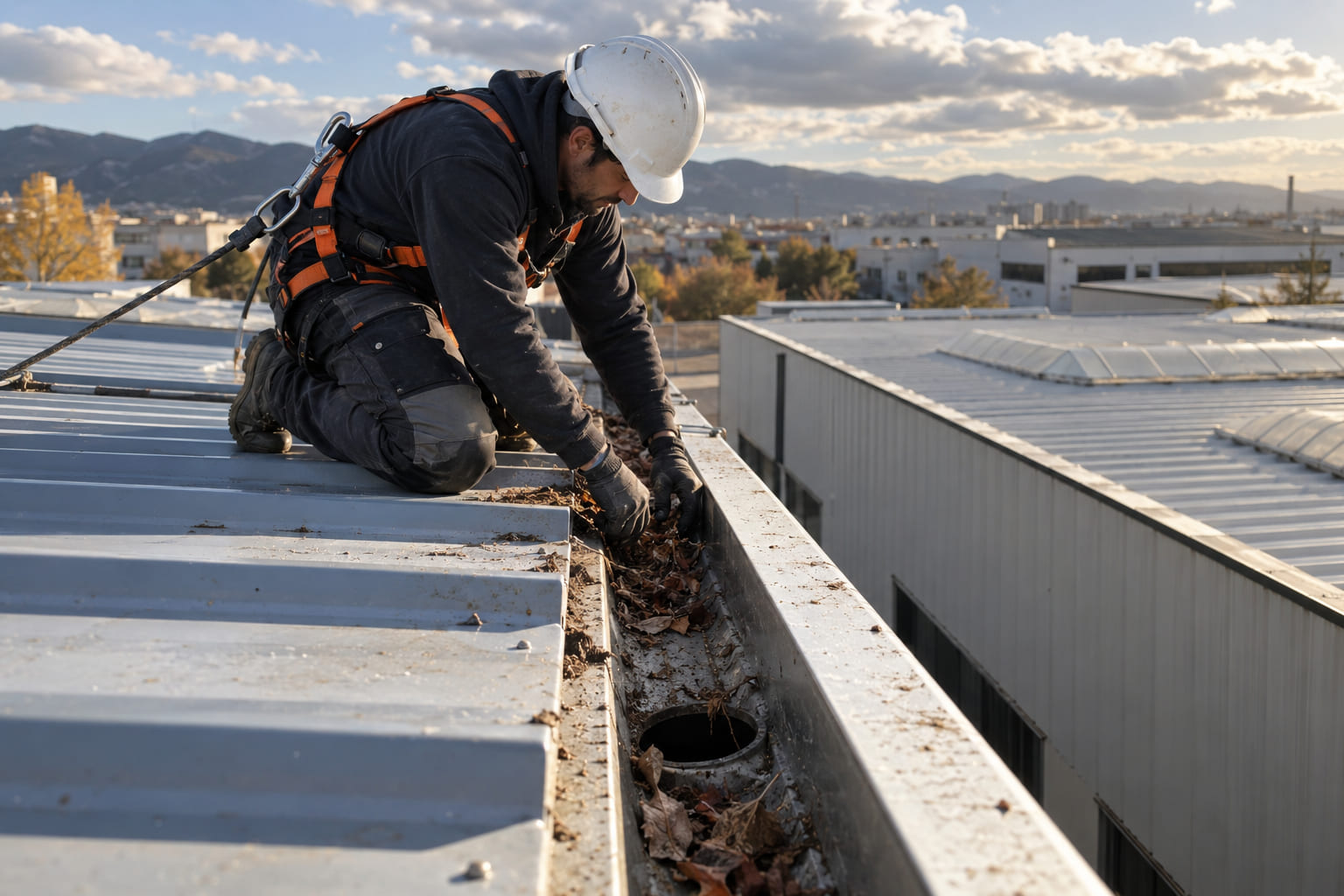

Dos revisiones al año son suficientes en la mayoría de naves: una a finales de agosto o principios de septiembre, antes de las lluvias de otoño, y otra a finales de invierno. Si la nave está rodeada de arbolado o hay polvo de proceso, conviene una tercera. En cada revisión: retirada de sólidos, comprobación de bocas y cazoletas, prueba de vertido con manguera para verificar pendiente real, revisión de sellados y de las juntas de dilatación. Cualquier trabajo sobre canalón se hace con línea de vida o sistema anticaídas: el borde de cubierta es donde ocurren la mayoría de los accidentes.

Preguntas frecuentes

¿Cada cuánto hay que limpiar los canalones de una nave?

Como mínimo dos veces al año. En entornos con arbolado, polvo industrial o proximidad a obras, tres. Un atasco detectado a tiempo es una hora de trabajo; detectado tarde, es una reparación interior.

¿Se puede impermeabilizar un canalón sin parar la actividad de la nave?

Sí. Los trabajos se hacen desde cubierta y los sistemas de membrana continua permiten trabajar por tramos, dejando siempre la evacuación operativa al final de cada jornada.

¿Por qué el canalón gotea solo cuando llueve muy fuerte?

Casi siempre indica que la sección o las bajantes se han quedado cortas para la intensidad real de la zona, o que hay un atasco parcial. Con lluvia suave el canalón evacua bien; con 100 mm/h rebosa por el borde interior.

¿Es obligatorio poner rebosaderos?

El CTE exige garantizar la evacuación en caso de obstrucción, y los rebosaderos son la forma habitual de resolverlo. Además protegen la estructura frente a la sobrecarga de agua acumulada. Puedes consultar más dudas técnicas en nuestras preguntas frecuentes.

Si tienes dudas sobre si el canalón de tu nave está bien dimensionado o llevas años tapando la misma gotera, lo sensato es una inspección con prueba de agua antes de que llegue el otoño. Puedes solicitarla desde nuestra página de presupuesto online.
